DMU 50T

Allgemein Verfahrweg X mm 500 Verfahrweg Y mm 400 Verfahrweg Z mm 400 Eilgang 12m/min Max. Werkstückgewicht kg 200 Rundtisch Aufspannfläche mm 700 x 500 Abstand der T-Nuten / Größe mm 63 /14 H7 Zentrierbohrung mm 30 H7 Drehbereich 360 Tischplattenklemmung mechanisch Schwenkbereich +95 / -10 Spindel Max. Drehzahl Upm 9.000 Leistung kW 13 Sonstiges Spindelaufnahme Typ SK40 Anzahl der Werkzeuge 16 Masse kg 3500 Abmessungen (LxB) m - ...

Read More
Spinner MVC 1600

Allgemein Verfahrweg X mm 1600 Verfahrweg Y mm 810 Verfahrweg Z mm 700 Eilgang 18/18/15 Tischgröße 1800x810 Max. Werkstückgewicht kg 2000 Spindel Max. Drehzahl Upm 10.000 Leistung kW 22 Drehmoment Nm 109-1052 Sonstiges Spindelaufnahme Typ SK40 Anzahl der Werkzeuge 24 Masse kg ~8.000 Abmessungen (LxB) m - ...

Read More

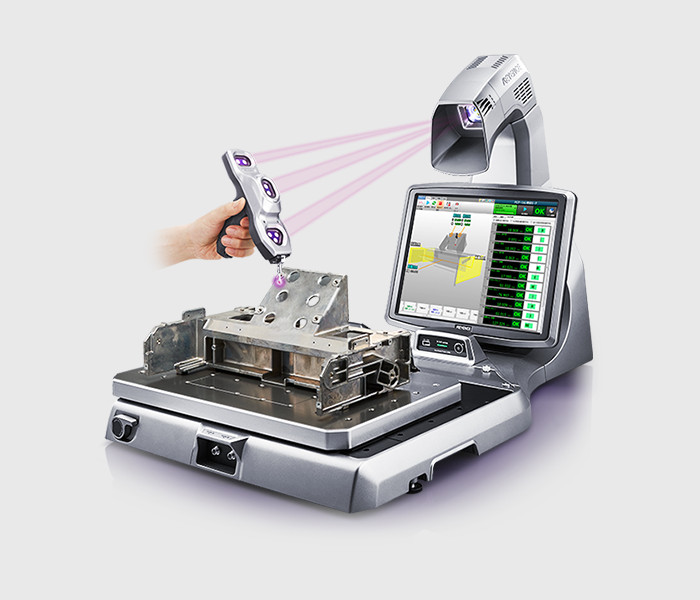

KEYENCE XM 1200

3D-Messtechnik für höhste Präzision und Qualität. Modell XM-1200 Typ Messeinheit (1 Messtaster) XM-1200/M1200/S1200 Kamera Kamerachip 4-Megapixel-CMOS-Bildempfänger Wellenlänge im Zentrum der Lichtaufnahme Nahinfrarot Messbereich 600 mm × 300 mm × 200 mm Kleinste Anzeigeeinheit Abstand 1 µm Winkel 0,0001 Grad Messgenauigkeit Wiederholgenauigkeit Messtisch verriegelt: ±3 µm Messtisch entriegelt: ±4 µm Messabweichung Messtisch verriegelt: ±8 µm*1 Messtisch entriegelt: ± (10 + L/100) µm*2 Objekttisch Maximale Gewichtsbelastung 25 kg Verschiebungsbereich der X-Achse ±100 mm Rotationsbereich ±60° Messtaster Anzahl der Messtaster 1 Messtisch-Marker Anzahl der Markierpunkte 6 Lichtquelle am Marker Nahinfrarot-LED (870 nm) Anschluss für Messtaster 2 Eingänge Eingang für Fernbedienung Zugehöriger Controller Externer Remote-Eingang Spannungsloser Eingang (mit und ohne Kontakt): 2 Eingänge Schnittstellen Kommunikation (externe Kommunikation) USB...

Read More
MAZAK 250 M in Grau

Eigenschaften Futterdurchmesser Hauptspindel " 10 Max. Schwungdurchmesser mm 675 Standardbearbeitungsdurchmesser mm 276 Max. Bearbeitungsdurchmesser mm 380 Max. Stangendurchmesser Hauptsindel mm 77 Abstand zwischen Spindelende und Revolver mm 115 - 1200 Max. Werkstückgewicht Futterbearbeitung Hauptspindel kg 400 Max. Werkstückgewicht Wellenbearbeitung Hauptspindel kg 700 Hauptspindel Max. Drehzahl min -¹ 4000 Min. Drehzahl min -¹ 35 Spindelnase " A2-8 Beschleunigung/Verzögerung s 2,3 Spindelbohrung mm 88 Motorleitung 30 Min. Betrieb kW 26,0 Max. Drehmoment Nm 465,0 Reitstock Aufnahme MK4 Verfahrbereich Reitstockkörper mm 1050 Max. Andrückkraft kgf 700 Revolver Anzahl der Werkzeuge 12 Werkzeugquerschnittm (Aussendrehwerkzeug)  mm² 25 Bohrstangendurchmesser (max.)  mm 40 Werkzeuggröße Bohrer  mm 20 Werkzeuggröße Fräser  mm 20 Werkzeuggröße Gewindebohrer M12 Schaltzeit 1 Revolverstation  s 0,20 Schaltzeit ganze Revolverstation  s 0,60 Frässpindelleistung (10 min. Betrieb)  kW 5,5 Max. Frässpindeldrehzahl min -¹ 4500 Min. Frässpindeldrehzahl min -¹ 25 Max. Drehmoment der Frässpindel Nm 35,3 Vorschübe Eilgang X-Achse m/min 30,0 Eilgang Z-Achse m/min 33,0 Eilgang C-Achse min -¹ 555 Max. Vorschub Konstant X-Achse msec 85 ...

Read More
Spinner TC 400 in Grau

Allgemein Max. Schwingdurchmesser mm ~400 Max. Drehdurchmesser mm ~280 Max. Drehlänge mm ~500 Fahrweg X/Y (Option)/Z mm X 200 / Z 515 Eilgang X/Z m/min 15/24 Spindel 1 Max. Drehzahl Upm 5000 Futtergröße mm 210 Spindelleistung (100%/40%) kW 15/19 Drehmoment 1 (100%/40%) Nm 96/121 Drehmoment 2 (100%/40%) Nm - Spindel 2 Max. Drehzahl Upm - Futtergröße mm - Spindelleistung (100%/40%) kW - Drehmoment (100%/40%) Nm - Reitstock Konusaufnahme MK4 Pinolendurchmesser mm 60 Reitstockhub mm 500 Revolver Anzahl der Werkzeuge 12 Werkzeugaufnahme VDI 30 Rotierende Werkzeuge 12 Max. Drehzahl Upm 4500 Sonstiges Masse kg 3000 Abmessungen (LxBxH) m - ...

Read More
Mazak VCN 530 in Grau

Kapazität Breite mm 1300 Länge mm 550 Verfahrbereich X-Achse mm 1050 Verfahrbereich Y-Achse  mm 530 Verfahrbereich Z-Achse  mm 510 Spindelende zur Tischoberkante maximum mm 660 Spindelende zur Tischoberkante minimum mm 150 Spindelmitte zum Stämnder mm 586 Max. Tischebelastung (gleichmäßig verteilt) kg 1200 Hauptspindel Spindelaufnahme No. 40 Max. Drehzahl min-¹ 12000 Min. Drehzahl min-¹ 40 Nennleistung (5 min. Betrieb) kW 18,5 Nennleistung (10 min. Betrieb) kW 15,0 Nennleistung (30 min. Betrieb) kW 11,0 Nennleistung (100% Dauerbetrieb) kW 7,5 Vorschübe Eingang X-Achse mm/min 42000 Eingang Y-Achse mm/min 42000 Eingang Z-Achse mm/min 42000 Tisch Breite mm 1300 Länge mm 550 Bezugs-T-Nut mm 18 Anzahl der T-Nuten 5 Abstand der T-Nuten mm 100 Max. Tischbelastung kg 1200 Abstand Boden bis Tischoberkante mm 850 Automatischer Werzeugswechsler Anzahl der Magazinplätze SK40 Werkzeugaufnahme  CAT 40 Bei freien Nebenplätzen mm 80 Max. Werkzeuggewicht kg 8 Max. Werkzeuglänge mm 350 Werkzeugwechselzeit (Span zu Span) s 2,8 Kühlmitteltankgröße Schmierbehälter Größe cm³ 400 Spindelkühlungsöl Tankgröße L 16 ...

Read More
Spinner MVC 1000 in Grau

Allgemein Verfahrweg X mm 1000 Verfahrweg Y mm 500 Verfahrweg Z mm 570 Eilgang 24/24/20 Tischgröße 1200x500 Max. Werkstückgewicht kg 800 Spindel Max. Drehzahl Upm 10.000 Leistung kW 17-37 Drehmoment Nm 109-1052 Sonstiges Spindelaufnahme Typ SK40 Anzahl der Werkzeuge 24 (Option 32) Masse kg ~5.000 Abmessungen (LxB) m 2,7x2,55x2,77 ...

Read More
