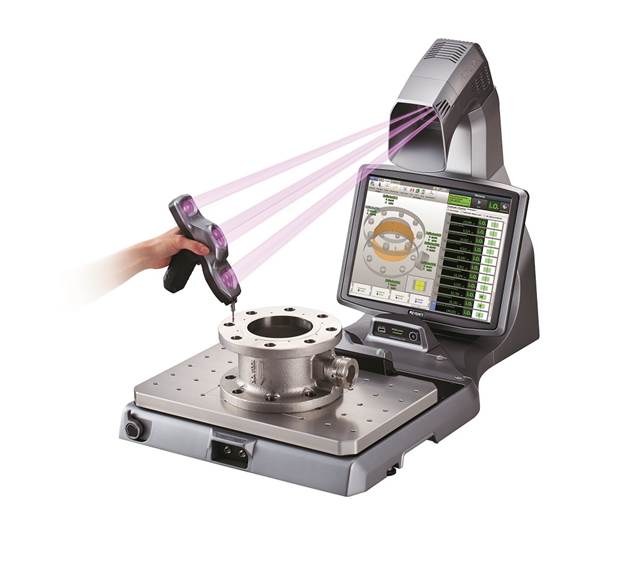

KEYENCE XM-1200
3D-Messtechnik für höhste Präzision und Qualität.
| Modell | XM-1200 | |||
| Typ | Messeinheit (1 Messtaster) XM-1200/M1200/S1200 |
|||
| Kamera | Kamerachip | 4-Megapixel-CMOS-Bildempfänger | ||
| Wellenlänge im Zentrum der Lichtaufnahme | Nahinfrarot | |||
| Messbereich | 600 mm × 300 mm × 200 mm | |||
| Kleinste Anzeigeeinheit |
Abstand | 1 µm | ||
| Winkel | 0,0001 Grad | |||
| Messgenauigkeit | Wiederholgenauigkeit | Messtisch verriegelt: ±3 µm Messtisch entriegelt: ±4 µm |
||
| Messabweichung | Messtisch verriegelt: ±8 µm*1 Messtisch entriegelt: ± (10 + L/100) µm*2 |
|||
| Objekttisch | Maximale Gewichtsbelastung | 25 kg | ||
| Verschiebungsbereich der X-Achse | ±100 mm | |||
| Rotationsbereich | ±60° | |||
| Messtaster | Anzahl der Messtaster | 1 | ||
| Messtisch-Marker | Anzahl der Markierpunkte | 6 | ||
| Lichtquelle am Marker | Nahinfrarot-LED (870 nm) | |||
| Anschluss für Messtaster | 2 Eingänge | |||
| Eingang für Fernbedienung | Zugehöriger Controller | |||
| Externer Remote-Eingang | Spannungsloser Eingang (mit und ohne Kontakt): 2 Eingänge | |||
| Schnittstellen | Kommunikation (externe Kommunikation) | USB 2.0 Serie A: 3 Anschlüsse | ||
| Anzeige | Eingebautes Display | 15-Zoll-LCD-Monitor (1024 × 768) | ||
| Umgebungsbeständigkeit | Umgebungstemperatur | +10 bis +35 °C | ||
| Relative Luftfeuchtigkeit | 20 bis 80 % RH (Keine Kondensation) | |||
| Nennwerte | Versorgungsspannung | Vom Steuergerät | ||
| Steckertyp | Spezieller Stecker | |||
| Gewicht | Messkopf: Circa 39,6 kg (mit Kamera und Kabel) Controller: Circa 150 g (mit Kabel) |
|||
