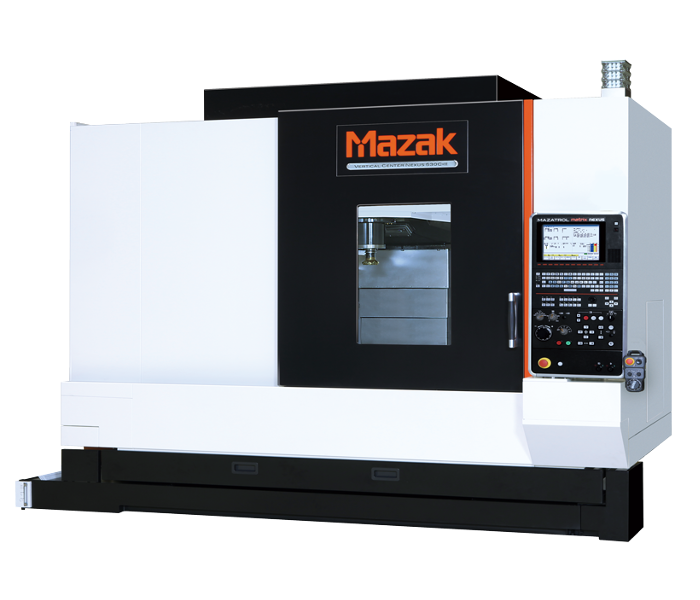

Mazak VCN 530
| Kapazität | Breite | mm |
1300
|
|
| Länge | mm |
550
|
||
| Verfahrbereich X-Achse | mm | 1050 | ||
| Verfahrbereich Y-Achse | mm | 530 | ||
| Verfahrbereich Z-Achse | mm | 510 | ||
| Spindelende zur Tischoberkante maximum | mm | 660 | ||
| Spindelende zur Tischoberkante minimum | mm | 150 | ||
| Spindelmitte zum Stämnder | mm | 586 | ||
| Max. Tischebelastung (gleichmäßig verteilt) | kg | 1200 | ||
|
Hauptspindel
|
Spindelaufnahme | No. | 40 | |
| Max. Drehzahl | min-¹ | 12000 | ||
| Min. Drehzahl | min-¹ | 40 | ||
| Nennleistung (5 min. Betrieb) | kW | 18,5 | ||
| Nennleistung (10 min. Betrieb) | kW | 15,0 | ||
| Nennleistung (30 min. Betrieb) | kW | 11,0 | ||
| Nennleistung (100% Dauerbetrieb) | kW | 7,5 | ||
| Vorschübe | Eingang X-Achse | mm/min | 42000 | |
| Eingang Y-Achse | mm/min | 42000 | ||
| Eingang Z-Achse | mm/min | 42000 | ||
| Tisch | Breite | mm | 1300 | |
| Länge | mm | 550 | ||
| Bezugs-T-Nut | mm | 18 | ||
| Anzahl der T-Nuten | 5 | |||
| Abstand der T-Nuten | mm | 100 | ||
| Max. Tischbelastung | kg | 1200 | ||
| Abstand Boden bis Tischoberkante | mm | 850 | ||
| Automatischer Werzeugswechsler | Anzahl der Magazinplätze |
SK40
|
||
| Werkzeugaufnahme | CAT | 40 | ||
| Bei freien Nebenplätzen | mm | 80 | ||
| Max. Werkzeuggewicht | kg | 8 | ||
| Max. Werkzeuglänge | mm | 350 | ||
| Werkzeugwechselzeit (Span zu Span) | s | 2,8 | ||
| Kühlmitteltankgröße | Schmierbehälter Größe | cm³ | 400 | |
| Spindelkühlungsöl Tankgröße | L | 16 |
