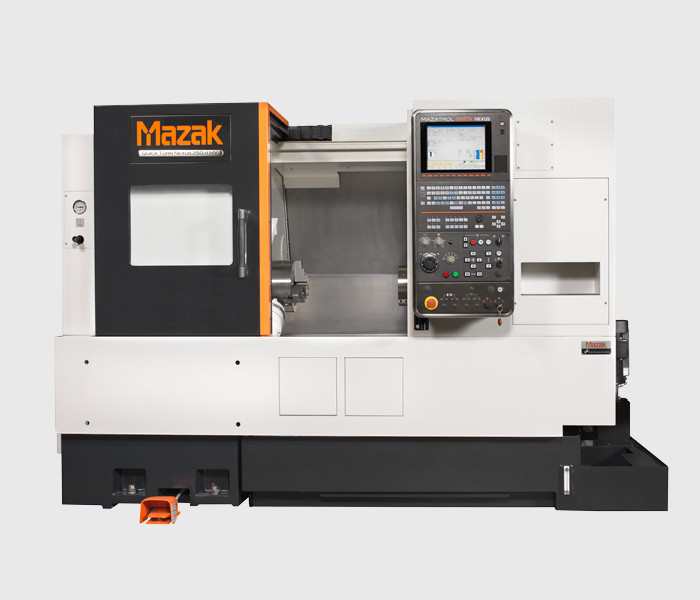

Eigenschaften Futterdurchmesser Hauptspindel " 10 Max. Schwungdurchmesser mm 675 Standardbearbeitungsdurchmesser mm 276 Max. Bearbeitungsdurchmesser mm 380 Max. Stangendurchmesser Hauptsindel mm 77 Abstand zwischen Spindelende und Revolver mm 115 - 1200 Max. Werkstückgewicht Futterbearbeitung Hauptspindel kg 400 Max. Werkstückgewicht Wellenbearbeitung Hauptspindel kg 700 Hauptspindel Max. Drehzahl min -¹ 4000 Min. Drehzahl min -¹ 35 Spindelnase " A2-8 Beschleunigung/Verzögerung s 2,3 Spindelbohrung mm 88 Motorleitung 30 Min. Betrieb kW 26,0 Max. Drehmoment Nm 465,0 Reitstock Aufnahme MK4 Verfahrbereich Reitstockkörper mm 1050 Max. Andrückkraft kgf 700 Revolver Anzahl der Werkzeuge 12 Werkzeugquerschnittm (Aussendrehwerkzeug)  mm² 25 Bohrstangendurchmesser (max.)  mm 40 Werkzeuggröße Bohrer  mm 20 Werkzeuggröße Fräser  mm 20 Werkzeuggröße Gewindebohrer M12 Schaltzeit 1 Revolverstation  s 0,20 Schaltzeit ganze Revolverstation  s 0,60 Frässpindelleistung (10 min. Betrieb)  kW 5,5 Max. Frässpindeldrehzahl min -¹ 4500 Min. Frässpindeldrehzahl min -¹ 25 Max. Drehmoment der Frässpindel Nm 35,3 Vorschübe Eilgang X-Achse m/min 30,0 Eilgang Z-Achse m/min 33,0 Eilgang C-Achse min -¹ 555 Max. Vorschub Konstant X-Achse msec 85 ...

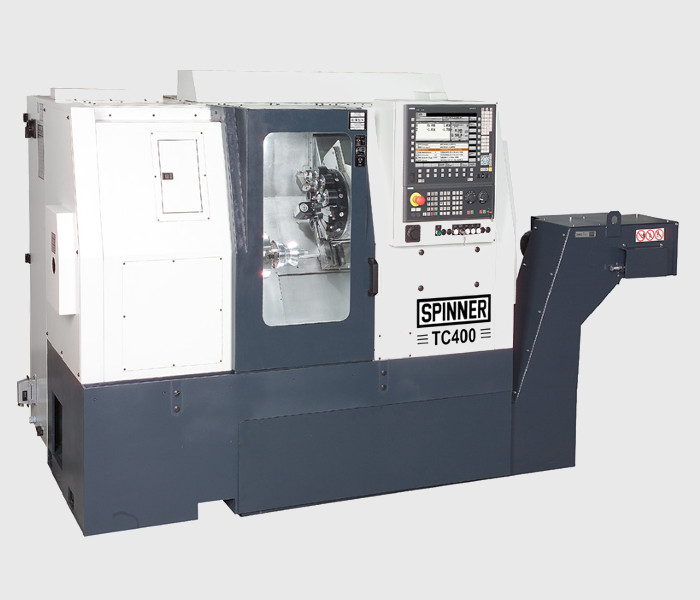

Allgemein Max. Schwingdurchmesser mm ~400 Max. Drehdurchmesser mm ~280 Max. Drehlänge mm ~500 Fahrweg X/Y (Option)/Z mm X 200 / Z 515 Eilgang X/Z m/min 15/24 Spindel 1 Max. Drehzahl Upm 5000 Futtergröße mm 210 Spindelleistung (100%/40%) kW 15/19 Drehmoment 1 (100%/40%) Nm 96/121 Drehmoment 2 (100%/40%) Nm - Spindel 2 Max. Drehzahl Upm - Futtergröße mm - Spindelleistung (100%/40%) kW - Drehmoment (100%/40%) Nm - Reitstock Konusaufnahme MK4 Pinolendurchmesser mm 60 Reitstockhub mm 500 Revolver Anzahl der Werkzeuge 12 Werkzeugaufnahme VDI 30 Rotierende Werkzeuge 12 Max. Drehzahl Upm 4500 Sonstiges Masse kg 3000 Abmessungen (LxBxH) m - ...
